Ёлочка

25.10.2023

Как работает доильный зал "АТ-ЕЛОЧКА"

Для передвижения коров в доильный зал открывается проходная калитка из секции, после чего коровы передвигаются по центральной галерее в накопитель. Галерея представляет собой широкий коридор, который может быть разделен для одновременного движения коров в доильный зал и после доения.
Важно отметить, что данная система не требует привлечения дополнительного персонала для контроля за передвижением скота – коровы свободно движутся по галерее, однако после поступления в накопитель всей доящейся в настоящий момент партии, она отделяется пневматическим подгонщиком и по мере продвижения животных возможно поступление в накопитель новых коров, уже из другой группы.
В накопителе коровы пневматическим подгонщиком аккуратно подгоняются к входу в доильные станки. Каждое доильное место оборудовано идентификационной антенной, что позволяет распознавать животных с точностью 99%. Для доения коров позиционируют под углом 30 градусов к доильному каналу и рабочему месту оператора.

Единственным недостатком подобного расположения следует считать то, что саму корову практически не видно. Однако точная система идентификации животных «MILK IT» и отсутствие у оператора необходимости видеть что-то еще, помимо вымени коровы, полностью нивелируют этот недостаток. После полного заполнения доильных мест, проводится обработка и массаж вымени, после чего подсоединяются доильные аппараты, и начинается процесс доения.
При этом на электронном табло пульта управления доильным местом указывается количество выдаиваемого молока и время доения на каждом доильном месте.
Следует подчеркнуть, что один оператор обслуживает до 12 коров, поочередно выполняя все стартовые операции – очищение вымени, сдаивание первых струек, массаж и приладку аппарата с последующим контролем за доением и его окончанием с финишной обработкой вымени.

Преимущества ДЗ Елочка:

- конфигурация зала (максимально удобная и безопасная для работы персонала и животных);
- удобнее и безопаснее доступ к вымени коровы (лучше обзор вымени коровы и четкая фиксация животных в доильных станках);
- такую систему легко наращивать;
- расположение оборудования (автоматика доильного зала защищена отбортовкой из нержавеющей стали, что позволяет увеличить ресурс работы);
- вся автоматика доильного зала российского производства;
- санитарное исполнение элементов, контактирующих с молоком;
- гарантия на металлический каркас доильного зала 18 месяцев.

Недостатки ДЗ Елочка

по сравнению с ДЗ Параллель:
- невысокая производительность;
- увеличенное время выхода;
- длина ямы больше (длиннее рабочий маршрут персонала).

Технические характеристики:

Производительность ДЗ: 4 головы в час

Кол-во персонала: 1 человек на 12 аппаратов
Допустимые размеры залов: 1х8 - 2х32
Расстояние между доильными аппаратами: 1150 мм
Ширина на уровне пола ямы: 2300 мм
Ширина ямы по верхнему уровню: 2000 мм
Глубина ямы: 850 мм
Длина ямы: Кол-во доильных мест х 1150 + 2100 мм

Платформа для коров: 1450 (+/- 50) мм

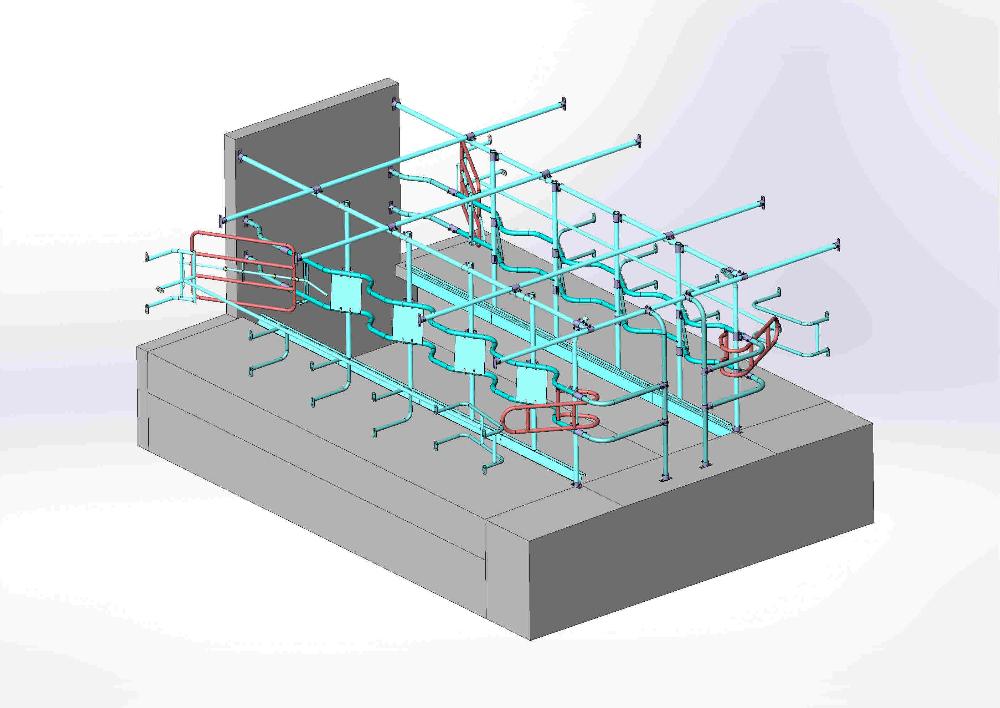

Состав установки АТ ЕЛОЧКА 30⁰:

- комплект стойлового оборудования для двухстороннего канала, включая несущие конструкции, грудные и крупные упоры;
- система управления калитками доильного зала (опционально);
- доильные аппараты с автосъемом в сборе;
- молочная магистраль с элементами фиксации;
- вакуумная магистраль с элементами фиксации;
- система промежуточного сбора молока и его транспортировки в танк охладитель с элементами фиксации;
- оборудование для контроля и автоматизации доения в зале;
- вакуумная установка, включая оборудование для поддержания вакуума в магистрали;
- комплект оборудования для промывки молокопровода, доильных аппаратов и системы промежуточного сбора молока;
- комплект оборудования для уборки в доильном и преддоильном блоках (опция);
- компьютеризованная система управления стадом, включая модули управления, контроля и распознавания животных (опция);
- комплект электрооборудования;
- комплект расходных материалов и запасных частей.
